伴随通信信息网的扩大,使用频带的高频化、尺寸的小型化,基站设计越发受到有限的基板空间上可搭载的元件数量及尺寸的制约,同时,元件的使用温度制约也对通信基站电源用产品提出了难题。针对通信基站电源的电容在5G环境下,需要能够确保实现小型化,以及更加宽泛的温度范围。


  5G基站种类更多,包括各种不同尺度的蜂窝部署,数量将比现有移动互联基站增加十倍。为更好地解决基站设计的难题,笔者认为解决基站设计中的此类问题,要在电容器选择方面下工夫,设计中选择使用合适的电容器建议遵循三个原则:可保证高温环境下使用,小型且具有优良高频特性,能减少搭载元件数量。


  铝电解电容器与其他的电容相比,具有体型小、容量大、对抗过高电压和逆向电压能力强的特征。与众多普通的电容品牌相比,KOSHIN东佳电子作为国家高新技术企业,旗下两大自有品牌KOSHIN,KOAS铝电解电容具有更低的抗阻和更高的纹波,同时使用寿命也较更长,在可靠性及稳定性方面也有保证。东佳电子生产的铝质电解电容品种繁多,用途广泛,今天小编就为大家精心整理了铝电解电容适用在通信基站电源用的产品分类表,一起来看看吧~


  适应高温环境使用


  基站用PA由于电路基板和元件发热产生高温。特别是功放的晶体管发热尤其厉害,安装在其周围的DC截止用、匹配用电容器也因此需要经受高温。此外,接受放大电力的电容器本身发热从而温度升高。


  传统上,作为DC截止用、匹配用电容器使用的多数High-Q电容器,其使用温度上限是125℃。因此,通常基站中都需要利用散热器设计等方法来降低周围温度,通过改变DC截止用电容器的使用方法和抑制电容器本身发热,使125℃保证的电容器能够在额定的温度范围内正常工作。


  但近年来,随着Multiple-Output化(Tx增加)加速,一方面元件数量增加,而由于基站尺寸小型化,散热器等散热对策可用的空间越来越少。另一方面,使用频带的进一度高频化,元件发热进一步增大,将电容器周边温度和自身发热抑制在125℃,在电路设计上的制约案例中变得尤为显著。

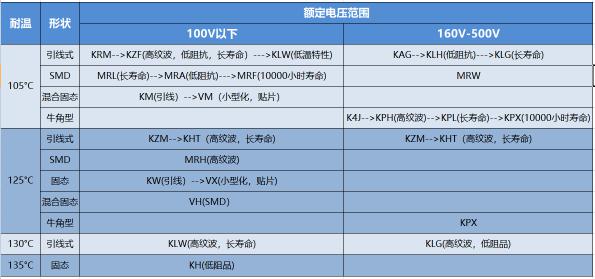

  KOSHIN东佳125℃-135°C高温保证铝电解电容


  东佳KOSHIN铝电解电容器和KOAS导电性高分子固态电容器,105°C标准品,更将125°C,130°C和135°C增加到产品阵容。通过降低DC截止用、匹配用电容器周边温度的制约,提高了基站设计的自由度。





  即使是在高温环境下,KOSHIN东佳制作的铝电解电容也能使用,非常适合作为主要移动通信设备基站及相关模块的温度补偿型电容,用于谐振电路、调谐电路、阻抗匹配电路等电容容值变化会对设备运行造成较大影响的高频温度补偿电路中。

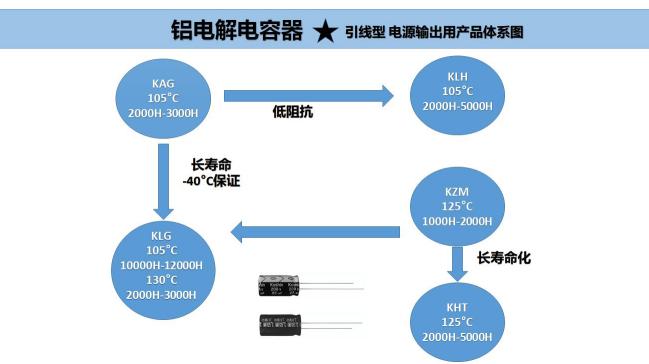

  引线型铝电解电容-电源输出产品体系图





  KOSHIN东佳引线型铝电解电容耐温从105°C~130°C不等。


  长寿命系列包括KHT,KLG等,其中KLG最高可达12000H.


  在低阻抗方面,KLH表现相当出色。

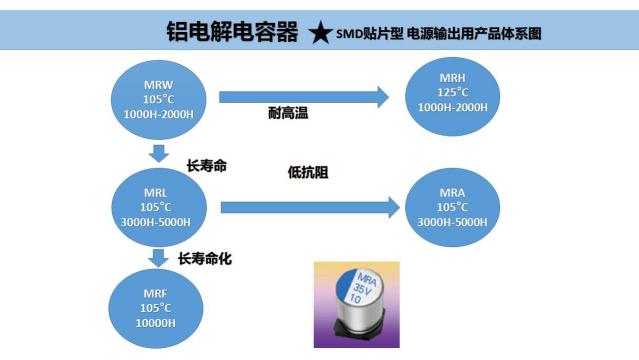

  SMD贴片型铝电解电容-电源输出产品体系图





  KOSHIN东佳制作的SMD贴片型铝电解电容,适用于基站电源输出产品体系推荐MRW,MRL,MRF,MRH,MRA五款。


  MRF在105°C情况话,寿命可长达10000H.


  而MRH系列可承受125°C高温。

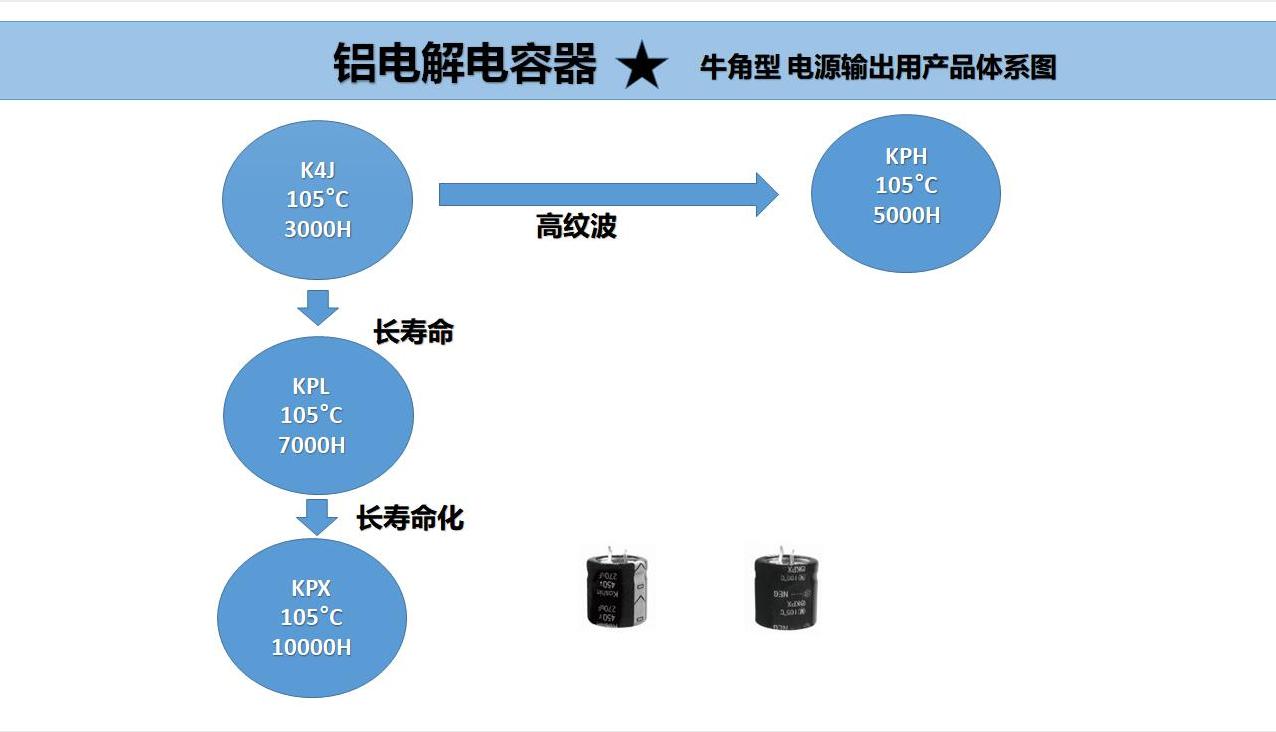

  牛角型铝电解电容-电源输出产品体系图





  以K4J为基准对比,KOSHIN东佳在高纹波设计产品推出KPH,寿命达5000H.


  长寿命系列KPL可达7000H,KPX更可达10000H.

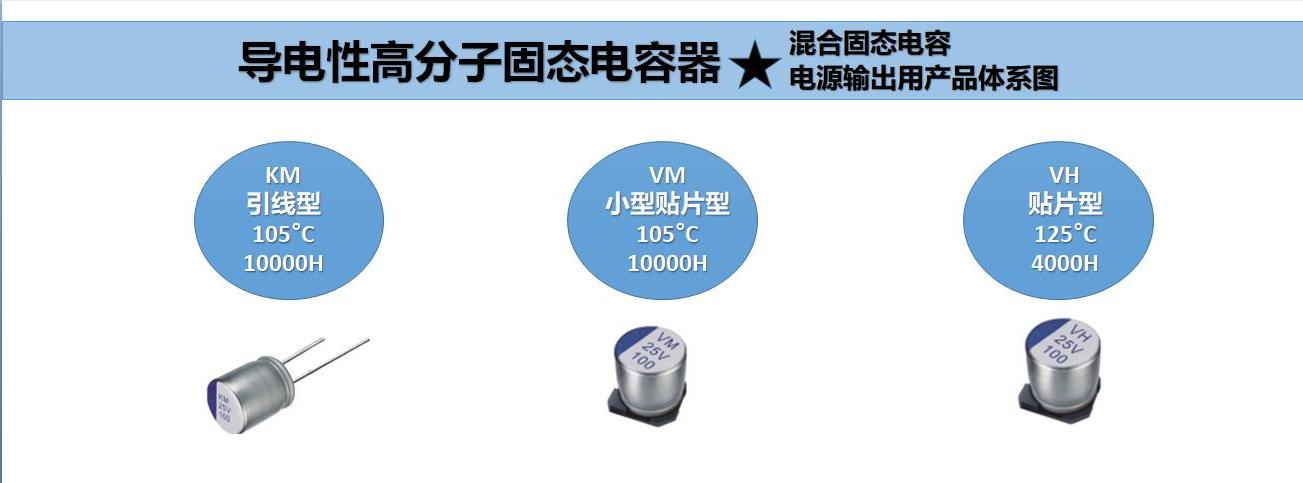

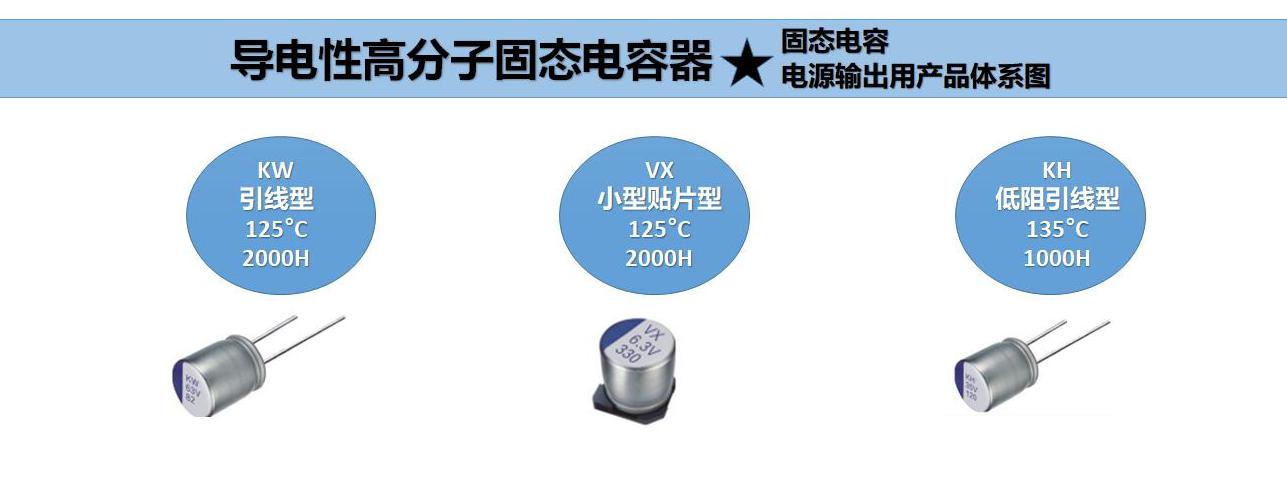

  导电性高分子固态电容器-混合固态电容/固态电容 电源输出产品体系图








  随着基站用PA Multiple-Output化(Tx的增加),安装元件数量增加;另一方面,设备尺寸则要求和原先一样或者更加小型化。因此,电路基板的高密度化就变得越发重要。


  匹配基站建设用,KOSHIN东佳铝电解电容通过独创的构造、材料,即使静电容量值很低,与标准规格产品相比,也可实现高Q值,在产品尺寸小型化也能实现大容量。为节省空间,从而提高基站设计的自由度。

小连机 发送消息

等级:工兵

积分: 9

发帖: 9 篇

在线时长: 7 天

2 楼    2020/6/21 19:13:58
管理
电容的选择也是,很重要的
成都金凤凰 发送消息

等级:工兵

积分: 14

发帖: 14 篇

在线时长: 8 天

3 楼    2020/6/21 19:14:16
管理
多见点5g基站,让网络的速度越来越快
游戏啦 发送消息

等级:工兵

积分: 14

发帖: 12 篇

在线时长: 11 天

4 楼    2020/6/21 19:14:31
管理
哈哈,看完文章以后我也明白
白欢喜了场 发送消息

等级:工兵

积分: 11

发帖: 11 篇

在线时长: 8 天

5 楼    2020/6/21 19:15:37
管理
涨姿势了,原来这个零配件,那么重要
何芳雨 发送消息

等级:工兵

积分: 11

发帖: 11 篇

在线时长: 9 天

6 楼    2020/6/21 19:16:43
管理
对消费者来说,这绝对是好消息
